  • 伺服节能注塑机ZS130

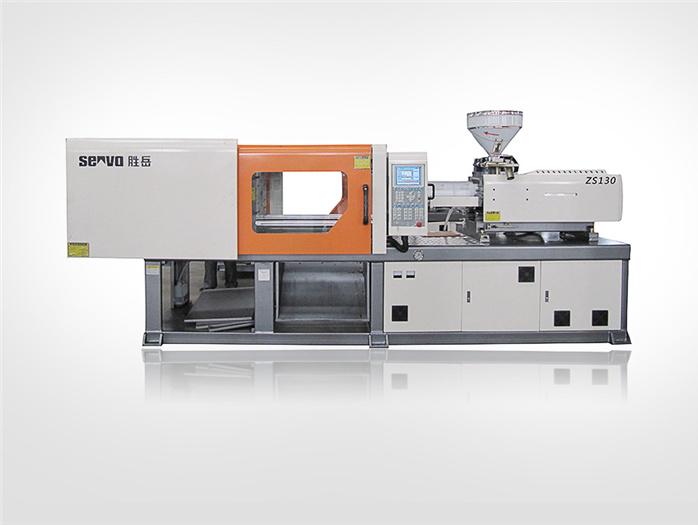

伺服节能注塑机ZS130
胜岳伺服节能注塑机,集合了胜岳成熟的注塑机制作经验再配置德国艾克乐伺服泵系统,实现了节能环保、高重复精度、可靠耐用等优点。让客户以最低的成本换取最大的利润,增强竞争力。
全国热线

400-008-1116

  • 产品详情
  • 技术参数
  • 产品优势


胜岳伺服节能注塑机,集合了胜岳成熟的注塑机制作经验再配置德国艾克乐伺服泵系统,实现了节能环保、高重复精度、可靠耐用等优点。让客户以最低的成本换取最大的利润,增强竞争力。胜岳提供ZS系列伺服节能注塑机,可根据您的需求选择合适的机型。

伺服节能注塑机

特点介绍:


合模部分 CLAMPING UNIT
1、大拉杆内距,宽模板设计,模具适应范围广。
      Enlarged tie-bar distance, more molds can be used.
2、QT500-7球墨铸铁高刚性的模板设计,配合高安全系数的拉杆,整体提升合模结
      构的刚性及稳定性。
      The high rigidity formwork design of QT500-7 nodular cast
       iron, combined with the pull rod with high safety factor,
       improves the rigidity and stability of the clamping structure
       as a whole.
3、T型槽模板,方便模具的更换。
    “T ”groove templates is quite easy to change for mould.
4、可选配中心顶出强制复位功能。
      Optional center ejection forced reset function.
5、ZS1200及以上机型标配动板定位环安装位置。
     ZS1200 and above models are equipped with standard
     moving plate locating ring installation position.

注射部分 INJECTION UNIT

1、注射单元采用模组化的托板座设计,一线式双缸平衡注射装置,

      使螺杆在注塑过程中受力平均。
      Modular injection unit design with dragging plate structure, in-line type twin
      inject cylinders,working smoothly during injection process.
2、独特高混炼的注塑螺杆组件设计,具有高塑化效率和高耐磨性。
      Innovative screw design have good maxing effect, high plasticizing capacity.
3、料筒标配陶瓷加热圈,标配射台润滑手动油泵。
      The barrel is equipped with ceramic heating ring as standard, and the
      injection table lubricates the manual oil pump as standard.
4、可选配电动储料配置与开储同步功能。ZS500及以下机型可选配注射线性导轨。
      Optional electric storage configuration and synchronous function of opening
      and storing. ZS500 and below models can be equipped with injection linear
      guide rail.
5、汽配产品可选配顺序注射模块,无需再另加泵站,生产现场更加安全整洁。
      Auto parts products can be equipped with sequential injection module,
      without additional pumping station, and the production site is safer

      and cleaner.

液压部分 HYDRAULIC UNIT
1、高排量的液压系统设计,动力系统加大,注射速度比同类型产品提高
     15%,模循环周期缩短15%,全面提升注塑机表现,可满足高标准的成
     型要求。
       The hydraulic system design with high displacement, increase
     power system, injection speed and mold cycle time increase 15%
     than the same type products. comprehensively enhance the
     machine can meet high Standrad moulding requirements.
2、油路板分布在各执行元件位置,具有响应速度快,动态性能好。
       Hydraulic manifold are distributed around the execute components,
     having high response.
3、ZS220及以上机型标配数控背压阀及全系标配油温检测显示,ZS460及以下机型调模标配自锁马达。
     The model ZS220 and above comes standard with numerical control
      back pressure valve and oil temperature detection display, and the
      model ZS460 and below comes standard with self-locking motor.


电控部分 CONTROL SYSTEN
1、采用高端电脑主机,控制面板均为彩色大屏幕,时时监测生产进程,
     并显示各种故障诊断。
     Use high-end computer mainframe control panel with color
     screen to monitor the production process from time to time and
     Displays various troubleshooting.
2、采用新型伺服驱动及电机,提高系统响应速度及精度。
     New servo drive and motor are adopted to improve the response
     speed and accuracy of the system.
3、标配机械手、针阀接线端子排。
     Standard manipulator, needle valve terminal block.


111


伺服节能注塑机ZS180

<
技术参数表      SPECIFICATION  ZS130/IU480
注射部分          INJECTION UNIT AA A B C
注射容积            Shot Weight               cm3 156 212 276 350
注射量(PS)           Injection Weight               g 143 195 255 322
螺杆直径            Screw Diameter        mm 30 35 40 45
螺杆长径比           Screw L/D Ratio Sc
27:1 24:1 21:1 19:1
对空注射速率          Injection Rate      cm3/s 108 107 140 177
注射压力            Injection Pressure         Mpa 236 228 175 138
最大塑化能力          Plasticzation Capacity         g/s 7 12 17 24
最大螺杆转速        Max Screw Speed             rpm    210(250)
注射速度     Injection Speed          mm/s
150   110
注射行程     Injection Stroke              mm
220
合模部分           CLAMPING UNIT

合模力               Clamping Force     Kn 1300
最大移模行程    Clamping Stroke          mm 380
连接柱内矩        Space Between Tie Bar(WxH) mm 430*410
最大模板距离    Max. Daylight     mm 840
容模厚度(最小-最大)  MaxMold Height  Min-Max)        mm 145-460
顶出行程     Ejector Stroke              mm 120
最大顶出推力    Ejector Force      Kn 34
电控部分      CONTROL UNIT

系统压力        System Pressure             Mpa 17.5
油泵电机功率/储料电机功率※    Pump Motor Power/Power of storage motor(optional) ※             Kw

20.5/25

(一体式直驱)

电热功率         Heater Power           Kw 9
温度控制区        No.of Heater Control Zone zone 4
其他                   OTHERS
油箱容量            Oil Tank Capacity       L 200
理论重量(约)            Machine Weight     t
4
外形尺寸       Machine Dimension (LxWxH)      m 4.3x1.2x1.9

本网站所有技术参数仅供参考,本公司保留修改技术参数的权利,恕不另行通知。All technical parameters of this website are for reference only. The company reserves the right to modify the technical parameters without notice.

高速射胶,成型快

高速射胶,成型快

高排量的液压系统设计,注射速度比同类型产品提高15%,缩短成型周期

高排量的液压系统设计,动力系统加大,注射速度比同类型产品提高15%,模循环周期缩短10-15%,全面提升注塑机表现,可满足高标准的成型要求

油路板分布在各执行元件位置,响应速度快,动态性能好,注塑过程更快速,产品成型更好

射胶稳定,更省心

射胶稳定,更省心

一线式双缸平衡注射装置,显著提高射胶稳定性,重复精度高,避免熔接痕、密度不均

注射单元采用模组化的托板座设计,一线式双缸平衡注射装置,使螺杆在注塑过程中受力均匀,显著提高射胶稳定性,使料筒定位更加准确

高刚性的宽模板设计,配合高安全系数的拉杆,整体提升合模结构的刚性及稳定性

高效节能,更省钱

高效节能,更省钱

伺服驱动器独特运行原理+节能加热装置,能耗低,寿命更长,节省成本

伺服驱动器在锁模保压冷却等阶段能输出最大压力但保持速度接近零速,因而功率消耗小,更节能

料筒采用纳米远红外高效节能加热装置,改善了传统加热圈电热转换效率低、热传导率低、表面温度高“两低一高”缺点,比传统加热圈节能30%-40%

安全可控,更放心

安全可控,更放心

彩色大屏幕控制面板,急停开关保护,动作全面监控,实时监测,安全可控

控制面板采用彩色屏幕,实时监测生产进程,并显示各种故障诊断,操作更省心

人性化工艺参数设置,设置急停开关,动作全面监控,保护工作人员人身安全
